名称： 即热式电热水器 DR08ADSF-90AJ2A

型号： DR08ADSF-90AJ2A

产品特点:

1. 微电脑恒温控制,多档位设置

2. 不锈钢内胆,可承受高水压

3. 水流量感应式开关,故障自检

4. 防干烧,防超温,耐高水压

产品说明书

前言

     真诚感谢您选用本公司的快热式电热水器,在使用本产品前请仔细阅读《使用说明书》。本《使用说明书》将帮助您尽快掌握热水器的使用方法，使您尽情体验优质生活带来的享受。

     本产品全过程执行ISO9001国际质量体系要求。本热水器符合IEC 60335-1:2012(Ed4.1)《家用和类似用途电器的安全通用要求》IEC60335-2-35:2002《家用和类似用途电器的安全快热式热水器的特殊要求》及其它相关标准。

     本产品采用先进的电热技术制造而成，具有快速出热水、超高热放率、耐高水压的优势，安全耐用，在出水控制方面采用后制式设计，允许在出口接驳水阀或直接接水龙头。使产品适合家庭、宾馆、酒店、办公室、学校、医院等。所有需要热水供应的场所。配以国际时尚的超薄机身的结构设计，使您生活更添时代气息。

     如果您在安装使用过程中遇到任何问题，请与当地经销商或直接与本公司售后服务部联系，我们将竭诚为您服务。本公司产品在设计、质量上不继提高、创新，如有更改，恕不另行通知。

目录

一、功能及特点                                         3

二、型号介绍                                              3

三、结构介绍                                              3

四、主要技术参数及规格                        4

五、安全注意事项                                     4

六、安装说明                                              4

七、使用方法                                              6

八、安全保护功能                                      7

九、维护保养                                               7

十、常见故障及处理                                  8

一、功能及特点：

1．  用先进的水电分离加热技术，具有快速出热水、超高热效率、耐高水压的技术特点。

2．  采用后制式设计，允许在出水口接驳水阀或直接接水龙头。

3．  具有防干烧、防超温等多重安全保护。

4．  纯电阻性负载，无电感受、无电磁辐射、绿色环保、无污染。

5．  节能省电、通水即加热，想用多少就用多少、热效率高达93%以上，几乎无能量损耗。相对贮水式电热水器可省电30%以上。

6．  采用先进水流控制装置，无水不开机，永不干烧。

7．  多档功率可调，满足您四季需要，省电经济。

8．  超薄机型、国际时尚设计、美观大方。

9．  使用方便、无需储水、无需预热、无需保温、即开即用、无须等待。

10． 适用于家庭、宾馆、酒店、学校、医院等需要热水的场所。

11． 超低水压起动。

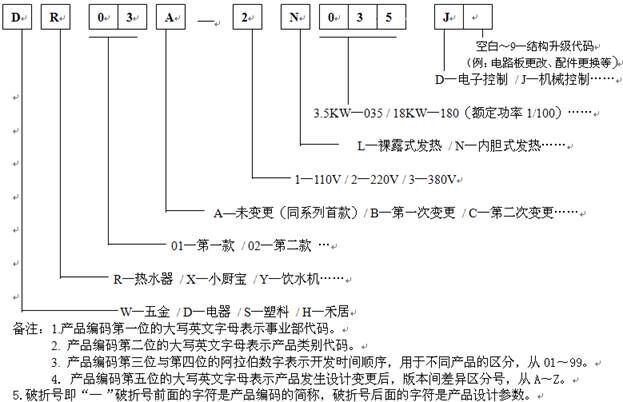

二、型号说明

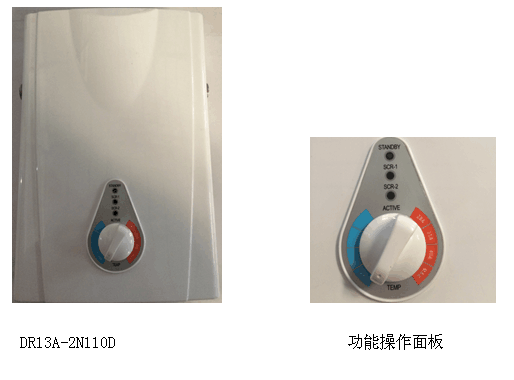

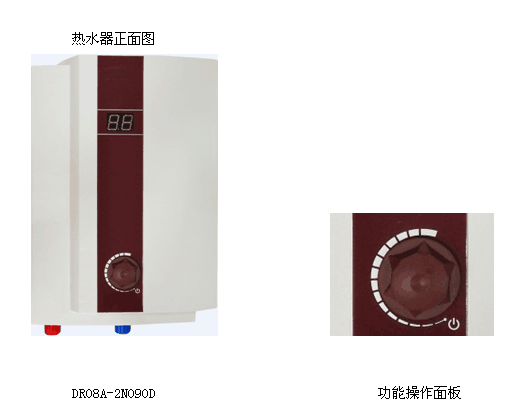

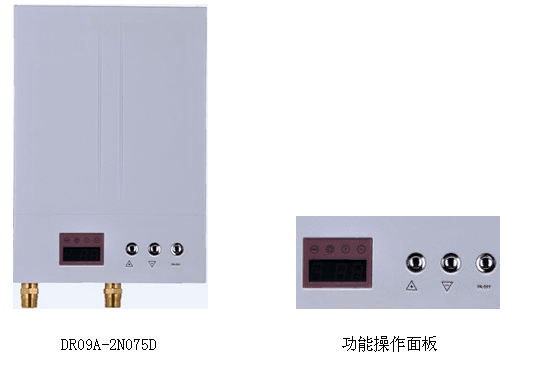

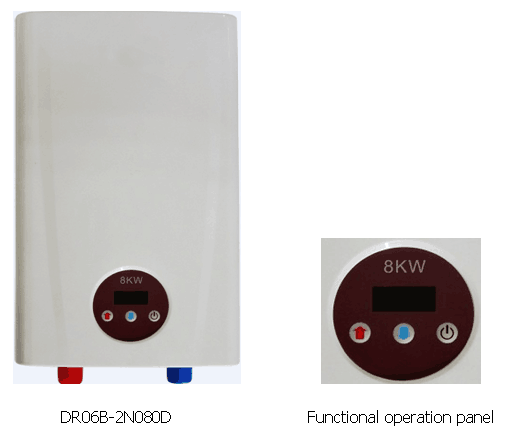

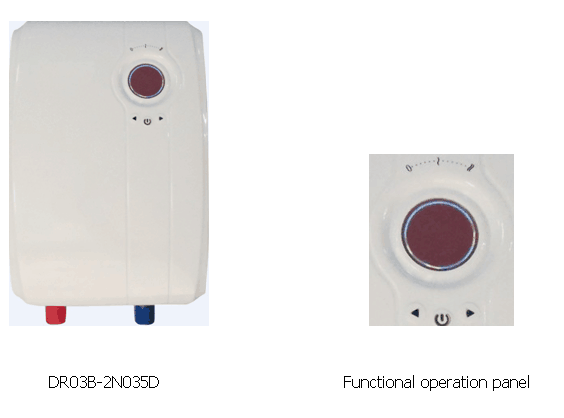

三、结构介绍

四、主要技术参数及规格

五、安全注意事项

1．热水器必须安全可靠接地，严禁以任何理由拆除接地装置。

2．严禁倒置安装使用热水器。

3．配用电源开关的额定电流值不应低于电热水器额定电流值。

4．首次使用或长时间停用的应先通水后通电。

5．若热水器中的水有可能结冰，在确认热水器冰融化之前严禁给热水器通电。

6．不使用热水器，请关闭外接电源开关及进水阀。

7．如果电源软缆损坏，为避免危险，必须由制造厂或其维修部或类似的专职人员来更换。

8．热水器出水不畅或堵塞时，应切断电源，并清洗进水滤网及出水口花洒等。

9．若用户使用自来水，水压大于0.6MPa时,则应在进水口处安装减压阀。

六、安装说明

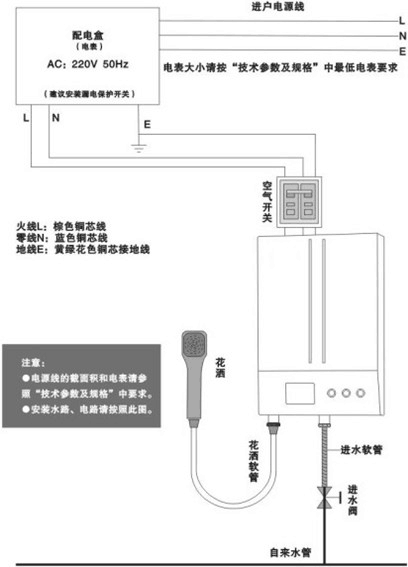

1.热水器水电线路图

2.在热水器安装前请确认。

①仔细检查电度表、电线线径、保险丝及电源开关容量是否符合。

②热水器必须竖直安装，严禁倒置或平放安装。

③安装的位置应确保外接电源总开关及热水器不能直接喷溅到水的地方。

3.热水器安装

将热水器挂板按在墙上的选定位置，用铅笔将螺丝孔位作好标记，移开挂板，用冲击钻钻孔，然后将挂板用膨胀螺钉牢固定于墙上。

1）  将热水器对准纸卡的孔位，划线。

2）  用冲击钻钻孔，然后将热水器用膨胀螺丝安装于墙上。

4.进出水管的安装

①在热水器出水口请安装适合的控制阀，然后将控制阀进口接入热水器的出水口。请在热水器进水口端垫过滤网防止杂物进入热水器（如水压大于0.6MPa请在进水口加装安全减压阀）。

②如出水管直接连接花洒的，请直接将花洒软管接于热水器出水口，接头之间请垫密封圈。

注意：在连接进、出水管时，不要用力太急太猛，以免损坏热水器。

5.电源的安装

电源的安装需由专业技术人员或合格电工安装

特别注意：

A、进入用户电源的电流容量。

B、电表允许通过的最大电流。

C、开关的额定电流。

D、在安装外部导线时必须在固定线路中安装一种断开装置，它在断电时，所有触点开距至少3mm.

6.安装示意图

注意热水器必须竖直安装

七、使用方法

特别提示：

产品安装检查无误后，方可通电使用，注意首次使用或长时间未用而再次使用的，应先通水后通电。

若热水器中的水有可能结冰时，必须待冰化后才能使用。

DR01、DR03、DR06、DR08、DR09系列热水器使用方法：

1.合上外接电源开关，电源指示灯亮。

2.开启自来水进水阀，使热水器出水口有水流出。

3.选择合适的功率档位进行加热。

4.用户根据需要选择合适的工作档位，选择合适的水温，也可以通过水量调节阀来控制出水量大小来控制出水温度。

5.热水器在使用时关闭水阀，此时热水器停止加热，热水器不再进行加热工作。

八、安全保护功能

1．超压保护：当进水口水压过高时，进水口安全减压阀将自动开启，直到水压恢复正常。此时，从安全阀有水珠滴下，属正常现象。

2．当水温超温时，热水口会停止加热，如果干烧，热水器防干烧保护会自动断开电源，需通知专业维修人员进行维修，排除故障后使用。

九、维护与保养

为保证热水正常使用，请注意维护与保养：

1．由于自来水含有很多杂质，长期使用后杂质可能沉积在花洒喷头孔、滤网，导致水路不畅通甚至堵塞，影响热水器正常使用甚至损坏，因而定期清廷是必要的。

2．经常检查电源线、漏电保护开关等是否接触良好、可靠，接地线是否牢固可靠。

3．不使用热水器时，请关闭热水器的外接电源开关。

4．清洗热水器外部，不要用水直接喷淋，应首先关闭外接电源，用柔软的湿布轻轻擦拭，然后用干布擦干，并经常保持热水器外部干燥、清洁。

5．除垢（包含喷头除垢）此检查服务应由授权与合格的技术人员每年进行一次。除垢检查是必要的，尤其是当地硬质水超过12dH(水硬度的德国标准)。

十、常见故障及处理
